Пэп наклонные

П 121-XX-XX-01

Ультразвуковой дефектоскоп УД2-140: наклонные пьезопреобразователи

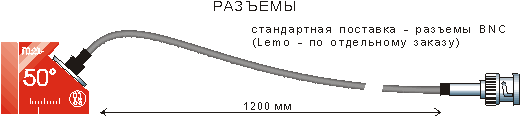

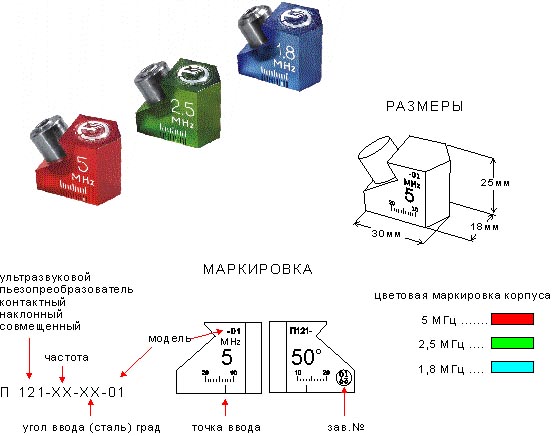

УД2-140: общий вид наклонного пьезопреобразователя

Условное обозначение
ПЭП		 Частота
МГц		 Угол ввода
град		 Стрела
мм		 Зона
контроля,
мм		 Запас чувстви-
тельности
дБ		 Стандартный
образец
П121-1,8-40-01

1,8

 40±1 13-1 5,0-50 10 СО-1
П121-1,8-50-01 1,8 50±1 13-1 5,0-40 10 СО-1
П121-1,8-60-01 1,8 60±1 12-1 5,0-40 10 СО-1
П121-2,5-40-01 2,5 40±1 13-1 5,0-40 16 СО-1
П121-2,5-50-01 2,5 50±1 13-1 5,0-50 16 СО-1
П121-2,5-60-01 2,5 60±1 12-1 5,0-45 16 СО-1
П121-5,0-40-01 5,0 40±1 13-1 2,0-50 16 МД2-0-1
П121-5,0-50-01 5,0 50±1 13-1 2,0-50 16 МД2-0-1
П121-5,0-60-01  5,0 60±1 12-1 2,0-50 16 МД2-0-1

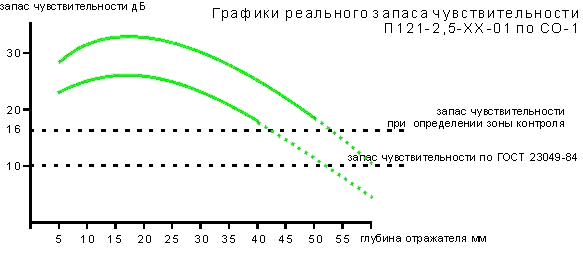

график реального запаса чувствительности П121-2,5-XX-01 по CO-1

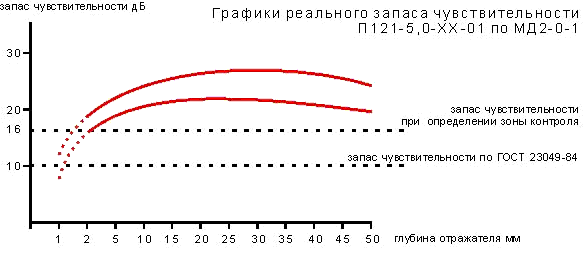

график реального запаса чувствительности П121-5,0-XX-01 по МД2-0-11

П 121-XX-XX-02
миниатюрный демпфированный датчик для малых толщин

миниатюрный демпфированный датчик для малых толщин

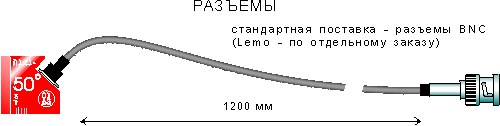

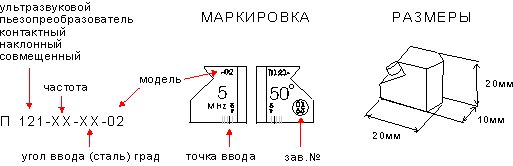

УД2-140: общий вид наклонного пьезопреобразователя для малых толщин

Условное обозначение
ПЭП		 Частота
МГц		 Угол ввода
град		 Стрела
мм		 Зона
контроля,
мм		 Запас чувстви-
тельности
дБ		 Стандартный
образец
П121-5,0-50-02

5,0

 50±1 6-1 0,5-30 16 МД2-0-1
П121-5,0-60-02

5,0

 60±1 6-1 0,5-30 16 МД2-0-1

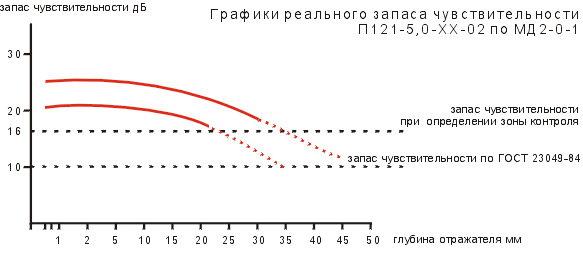

график реального запаса чувствительности П121-5,0-XX-02 по МД2-0-1

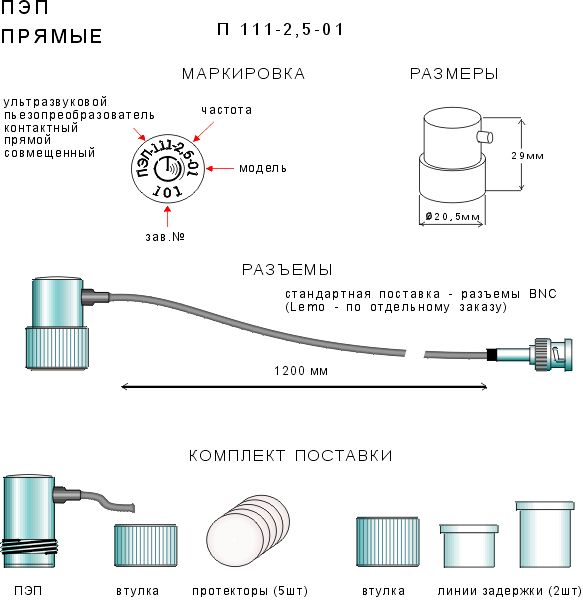

УД2-140: общий вид прямого пьезопреобразователя

Возможно комплектование дефектоскопа ПЭП ЗАО “КОНСТАНТА” по цене производителя.
